成都民达电力设备有限公司研制生产的MDMVSS系列高压智能型固态软起动柜，采用电流限幅或电压斜坡升降的工作方式， 控制电动机的端电压，从而限制和降低电机起动电流，减小起动时电流冲击及机械冲击，降低起动时的电网波动及机械磨损，电机平滑稳定起停。

本装置以固态高压大功率组件做为电流调节和控制部件，没有机械传动机构和液体材料，也没有电磁变换器件。与其它传统起动装置相比，本装置体积小、发热量低、响应时间快、智能化程度高、显示操作方便、可靠性高、保护功能多、起动一致性好、维护量几乎为零。

本装置电压范围覆盖了2.3kV~13.8kV，电流范围覆盖了40A~1000A，功率范围覆盖了130kW~20000kW，可以满足大多数中高压异步电动机的使用要求。
● 采用数字微处理器对数据进行处理，采用信号分级处理和隔离技术，使系统具有很强的抗干扰能力。且设备控制实时高效，稳定性好，可靠性高。
● 采用光纤传输技术，功率组件及电流、电压采样回路（高压部分）与控制回路（低压部分）彻底隔离，安全性高、传输速率快、可靠性高。
● 采用高频动态补偿电源隔离技术，为功率组件提供安全可靠的工作电源，大电流触发从而保证串联功率器件的同步触发。
● 阻容网络静态、动态均压及吸收技术，保证功率器件串联工作在高电压下的可靠安全运行。
● 采用电子 EPT（电子电压互感器）技术，电子采样光纤传输无干扰和相移，EPT检测量程可变。
● 六条起动曲线，适应不同的电机系统的机械特性和要求，自动调节电机的转矩，以获得平稳的加速曲线，减少起动过程中的电气和机械冲击。
● 六条停止曲线，以适应不同负载机械特性, 并有最终转矩可调功能，有效防止泵类负载停机产生的水锤效应。
● 脉冲突跳功能，提高起动初始转矩，适用高静阻力矩系统。
● 完善的保护功能：有过压、欠压、多条过载保护曲线，并有欠流、断相、相不平衡、相序错误、零序接地保护 及晶闸管过温、起动时间过长、起动间隔限制、晶闸管故障等保护。
● 可在现场高压运行前，采用低压（380V）电机进行模拟调试，为正式运行提供技术数据和保证。
● 柜体采用 KYN28A-12 结构型式，材料采用进口敷铝锌板，具有耐腐蚀、抗氧化、外形结构新颖、美观、 防护等级高等优点。并可方便的与 KYN28A-12 标准型中置柜并柜。
● 速度反馈控制功能，对需要线性加减速的场合可选择接入速度反馈单元，获得电动机线性加减速特性。( 选配 )
● 对于发电机供电场合，设有特殊控制程序可在电压、电流、频率不稳的情况下起动成功，配合适当的无功补偿，轻载电机在发电机容量大于1.35 倍电机视在功率即可起动成功。● 双重参数调整功能：对于双速电机或电网供电/发电机供电场合，可根据不同电机参数、供电条件设置两套起/停参数，可通过可编程端子或者通讯方式选择投用的参数。
● 友好的人机操作界面（HMI）
LCD显示，内置4种语言（中、英、法、德、西班牙语，可定制如俄、日等语言）显示；
显示实时数据、参数设置、历史数据统计（包括故障数据）。
采用PLC+触摸屏，可直接使用触摸屏设置参数、实时数据监测、控制、历史(统计)数据读取、故障(报警)历史、历史曲线、调试控制等，操作更简单快捷，易用性更好。
● 可支持RS-485 总线，通讯协议（Modbus RTU/Profibus DP）（选配）
● 可支持CAN 总线，通讯协议DeviceNet（选配）
● 可支持工业以太网，通讯协议Modbus TCP/IP（选配）
● 绝缘检测功能，可在线监测电机绝缘（选配）

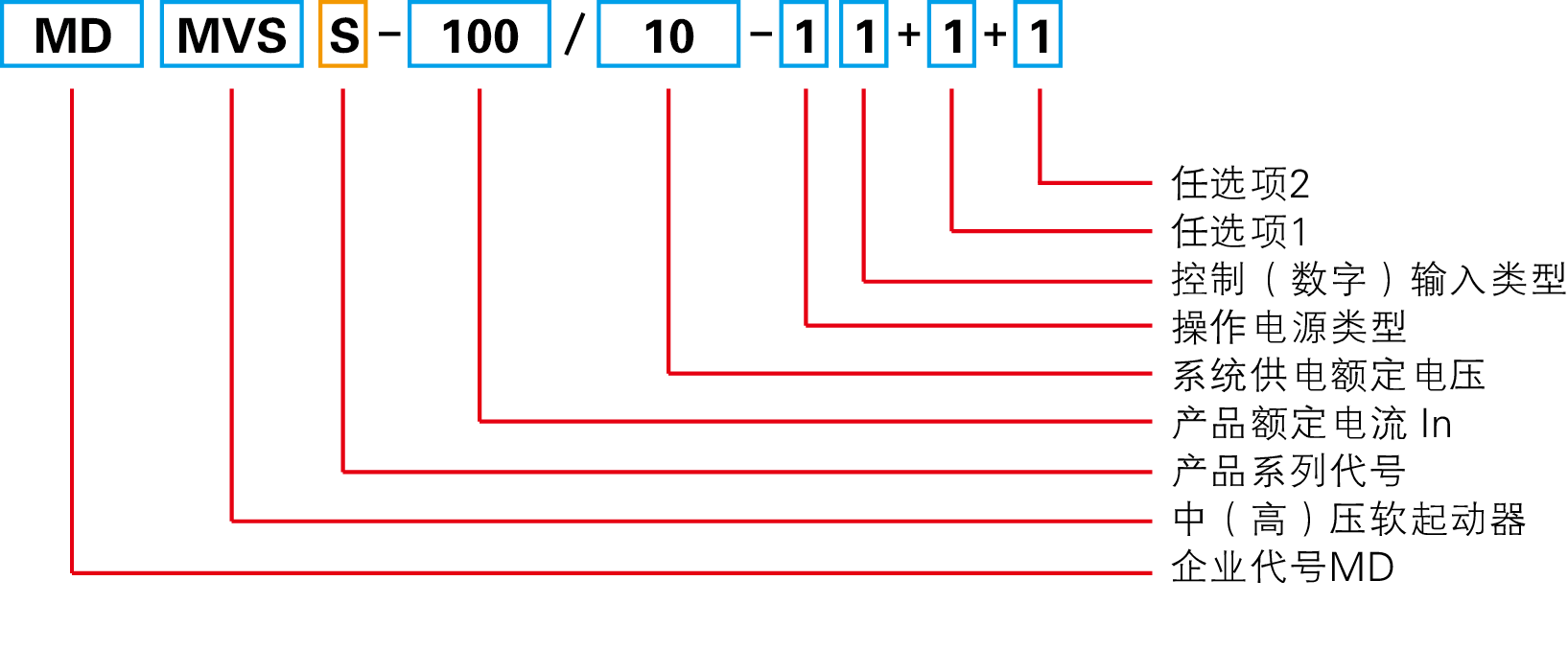

产品系列代号

产品额定电流

60、100、200、300、400、600、800、1000、1200、1400

系统供电额定电压

操作电源类型

操作电源类型：（无说明则指使用230VAC,只能单选一项）

1: 230V AC

2: 240V DC

3: 110V AC

4: 120V DC

5: 24V DC

6: 85-265 VAC(宽范围)

控制（数字）输入类型: （无说明则指使用230VAC,只能单选一项）

1: 230V AC/DC

2: 110V AC/DC

3: 24V DC

任选项1（只能单选一项）

0：无通讯选件

任选项2（可多选）
0：无其他选项
1：模拟输入/输出(不可与通讯“任选项2”同时选择)
2：电机绝缘检测
3：电机差动保护
4：零序保护
特殊选项：
5: 速度反馈
6: 线路板（PCB）特殊处理：防潮、防腐蚀、防盐雾处理

订货时敬请写明产品型号，表示不清的问题可另用文字说明
